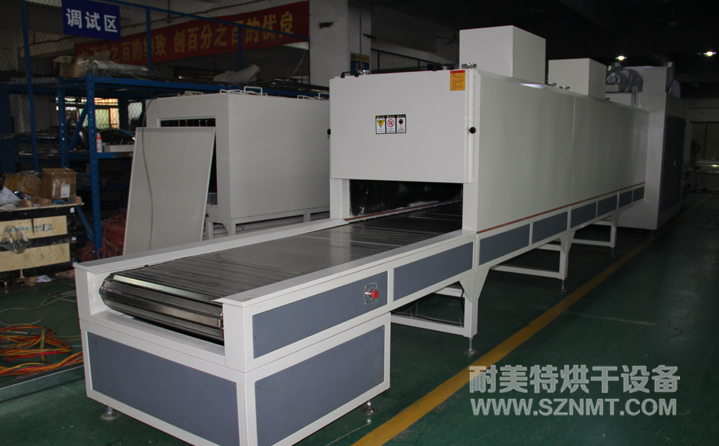

一、碳纖維復合材料UV線主要技術參數
1、外形尺寸（約）：總長13000*總寬1540*總高1800mm，產品進料寬度為800mm（有效寬），進料高度為650mm可調。進料區長2000mm，流平區長4000mm，分2段，每段2000mm，UV區長2500mm ，出料區長2000mm，出料口加裝遮光簾， UV區前后加裝爐蓋，爐蓋上加裝0.37KW抽風風機，配過濾器。
2、UV光源：采用進口帕瑪鹵素燈管；波長=365nm，共6套， 平面照射4套9KW+側面照射2套5.6KW；采用無極調光控制。
3、固化方式：多面照射；
4、電 源：三相五線制，380V，50HZ；
5、烘干溫度范圍：室溫-100℃可調；
6、總功率：55KW左右。

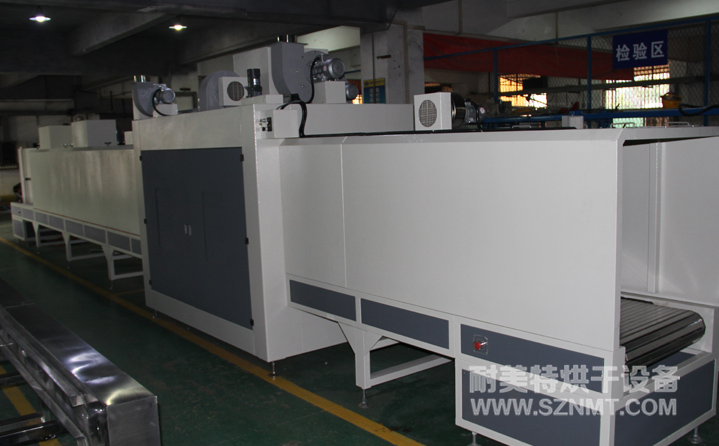

二、碳纖維復合材料UV線爐體結構特征
1、外殼材料：采用2mm厚Q235冷軋鋼板（強度、塑性和焊接綜合性能最好）折彎焊接制作；
2、表面處理：表面打磨、拋光、磷化（可以增加金屬的耐蝕性，油漆的附著力）處理；高溫噴塑（大波紋型），可防止生銹，耐腐蝕。顏色為“電腦灰”。
3、UV線底架：采用不銹鋼扁通材制作，保持爐體內外各個面的承載強度，可防止爐體變形。底層封板，防止灰塵進入；
4、密封材料：密封條采用“3M”阿姆斯條膠，可有效遮光，加強密封效果。
5、烘干換氣裝置：爐蓋上面設有進氣口、排氣口配調節閥。直徑為Φ90mm，可調節空氣流量，使爐內溫度更加均勻。
6、傳送部分：傳送帶采用6分雙節距不銹鋼折板輸送帶，鏈板采用1.5mm厚不銹鋼折彎，鏈板固定于鏈條彎板上， 采用0.75KW臺灣永坤齒輪減速馬達，配1P愛德利變頻器，傳動速度為0.2-9m/min可調。
7、移動腳杯：底部安裝腳杯，方便UV機移動和調節高度。

三、碳纖維復合材料UV線控制系統
1、烘干運風馬達：采用臺灣愛德利0.75KW運風馬達；
2、風輪：配10.5寸多翼式風輪；
3、烘干輻射加熱：發熱管采用中波紅外線發熱管控制發熱；
4、獨立電柜：爐體配獨立電柜；
5、溫度傳感器：歐姆龍3米標準型，K型熱電偶；
6、聲光報警：配帶蜂鳴器的報警燈。
四、碳纖維復合材料UV線環境條件
1、環境溫度：-5℃~40℃
2、電源：AC380V±10%，50Hz   三相五線制。
